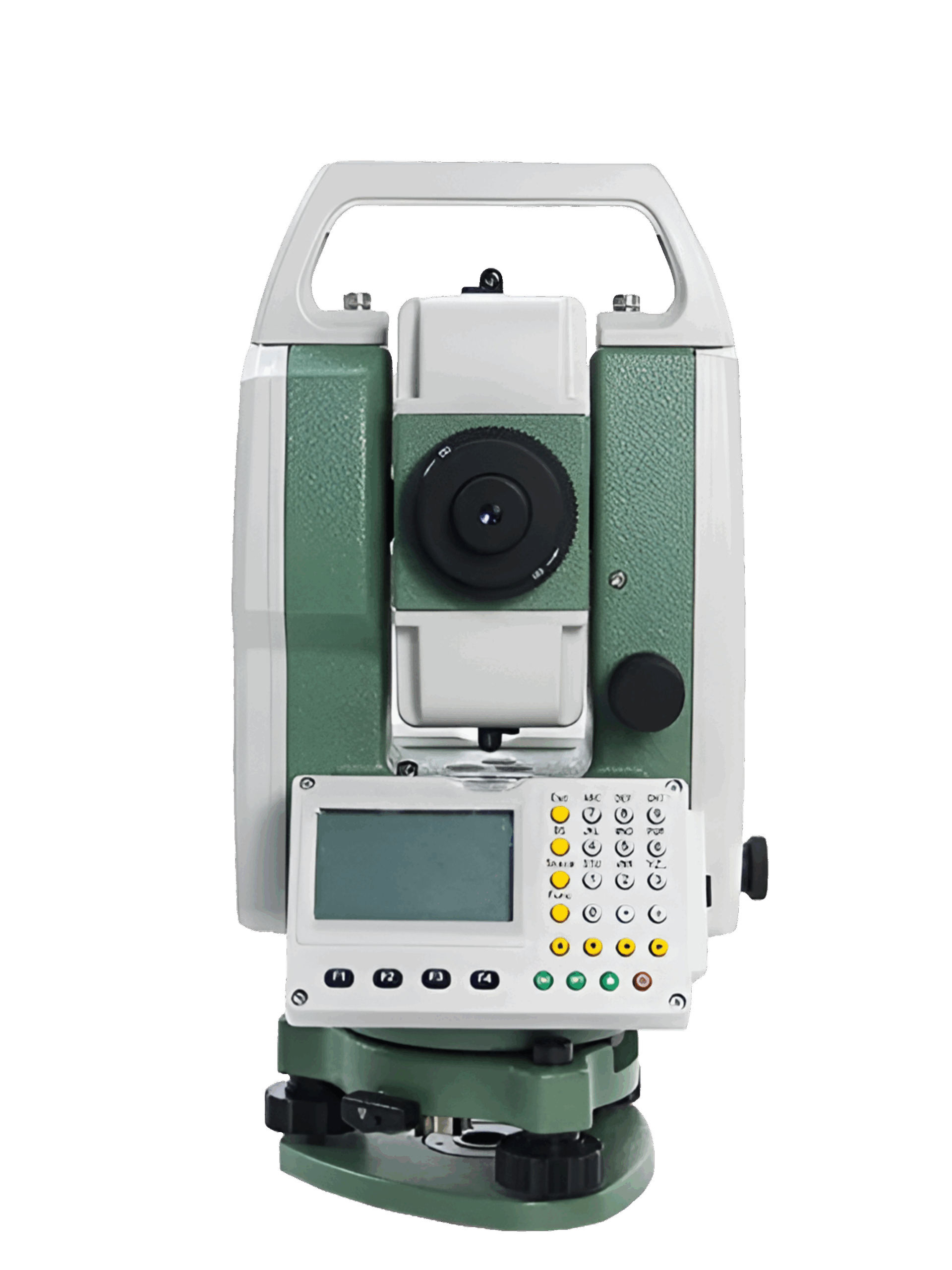

Estación FOIF RTS 010A

• Precisión angular: 1 segundo de arco garantiza mediciones angulares extremadamente precisas.
• Medición de distancias sin prisma: hasta 1.000 metros en modo sin prisma, lo que le permite medir zonas de difícil acceso con facilidad.
• Precisión de medición de distancias: ±(1 mm + 1 ppm) en modo prisma, lo que garantiza resultados fiables para mediciones detalladas
• Sistema operativo y pantalla: Interfaz de usuario intuitiva con pantalla táctil en color de 3,5» y sistema operativo WINCE 7.0.
• Memoria integrada: 4 GB de memoria integrada para almacenar grandes cantidades de datos de campo.
• Conectividad: opciones de Bluetooth y puerto USB para facilitar la transferencia y captura de datos.





INFORMACION TECNICA:



Telescopio

• Resolución/Imagen: 3″/ Erecto
• Apertura del objetivo: Φ45,EDMΦ50
• Aumento: 30x
• Campo de visión: 1°20′
• Distancia de enfoque más corta: 1,5 m



Medición del ángulo

• Sistema de lectura: Codificador absoluto(cuatro detectores)
• Unidad de ángulo: 360°(dms/d)/400gon/6400mil
• Resolución mínima de visualización: 0.1»
• Diseño del eje: rodamiento denso de bolas para eje vertical ,

diseño unitario para eje horizontal

Precisión: 1».



Medición de distancia

Precisión

• Prisma en modo estándar: ±（1+1×10 D)mm
• Hoja reflectora/RP60: ±（2+2×10 D)mm Sin reflector: ±（3+2×10 D)mm/ (2-150)m ±（5+3×10 D)mm/ (150-300)m ±（10+5×10 D)mm/ (300-500)m ±（10+10×10 D)mm/ (500-1000)m

Rango de medición * 2



• Prisma (modo estándar/modo largo):2 a 3000m/2 a 5000m
• Hoja reflectante/RP60: de 1 a 800 m
• Sin reflector: de 1 a 1000 m

Tiempo de medición*3

• Modo fino: ≤1,0s(inicial 1,5s)
• Modo de seguimiento: ≤0,2s(inicial 1,0s)
• Selección de unidad: m/ft/US ft
• Visualización mínima:0001 /0.001m(modos fino,rápido);0.01m(modo track)

Sistema ATR: Rango de trabajo(el objetivo está en el campo de visión) 5-1000m4*

Precisión de posicionamiento5* ±1,5mm@≤200m, ±1,5″@>200m

Tiempo de posicionamiento(en el campo de visión del telescopio) 0,5 a 2s

Velocidad de seguimiento5* 7°/s

Sensibilidad de la ampolla de nivel

• Ampolla de nivel de placa: 30″/2mm
• Ampolla de nivel circular: 8′/2mm



Compensador

• Rango de trabajo: ≥±3′.
• Compensación: método Eje doble





Plomada láser

• Precisión: ±1,0mm/0,8-1,5m
• Punto de luz: ≤2,0mm/0,8-1,5m
• Potencia máxima de salida: 0,7-1,0mW
• Longitud de onda del láser: 635 nm
• Velocidad angular de rotación máxima: 35°/s
• Valor mín. para el control de micro-rotación en baja velocidad: 1»
• Precisión del servoposicionamiento (desviación estándar): 3»





Pantalla

• Pantalla táctil LCD TFT en color de 3,5» (320 x 240 puntos)
• Pantalla transflectiva legible a la luz del sol



Alimentación

• Batería: 5800mAh Li-ion recargable
• Tensión de salida: 7,4 V CC
• Tiempo de funcionamiento: 5-8 horas
• Cargador: 110/220V, carga unas 4 horas





Programas de aplicación

• Recogida de datos/Salida/Resección/REM/MLM/LHM/Medición de offset /Monitoreo transversal /Apuntar y bloquear automáticamente

Otros

• Memoria: 4 GB integrados/USB Host
• Sensor: Sensor de temperatura y presión integrado
• Teclado: Teclado iluminado alfanumérico por ambos lados
• Sistema operativo: Compatible con WinCE 7.0 SDK
• Luz de guía: Opcional
• Temperatura de funcionamiento: -20℃ a +50℃
• Temperatura de almacenamiento: -40℃ a +60℃
• Interfaz: mini USB/RS-232C/Bluetooth(opcional)
• Protección contra el agua y el polvo: IP55(IEC60529)
• Software: Encuesta de un hombre con la aplicación FOIF Inspire
• Colector de datos: P9IV, PDA totalmente robusta(Opcional)
• prueba de humedad: 95%, sin condensación
